3701超聲波探傷儀

品牌：NOVOTEST
分類：超聲波探傷儀
應用領域：
測試對象：
國際標準：
國家標準：

聯系方式：010-68460051
Tel：13520131150

立即詢價

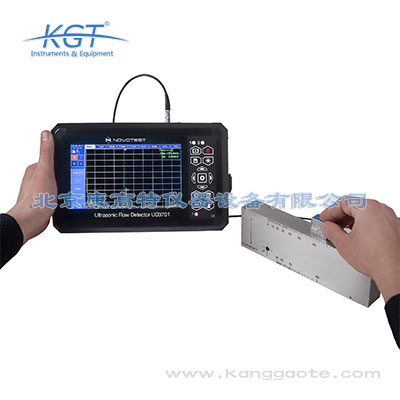

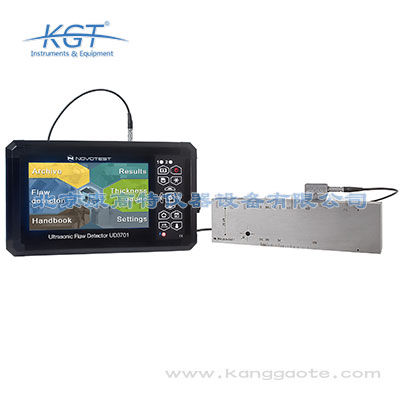

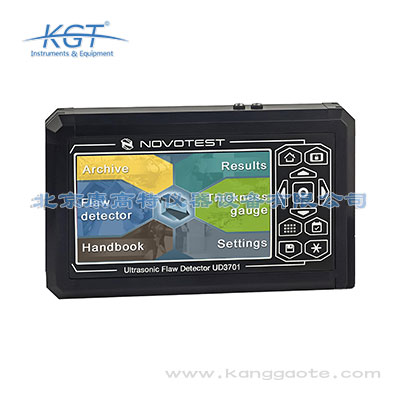

UD3701超聲波探傷儀簡介：
?超聲波探傷儀NOVOTEST UD3701設計用于探測缺陷，如產品和焊接接頭材料的連續性和均勻性，測量其出現的深度和位置，測量厚度，測量材料中超聲波的速度和衰減。
?超聲波探傷儀NOVOTEST UD3701配備大型觸摸屏顯示器是專家級超聲波測試的*選擇。
?UD3701功能強大，重量輕，便于攜帶，符合人體工程學的抗沖擊金屬外殼。
?UD3701探傷儀可以高精度測量產品厚度，信號采用A掃描和B掃描的形式，并具有完整文檔控制的所有功能。
?超聲波探傷儀NOVOTEST UD3701設計用于金屬，塑料，玻璃，復合材料的無損檢測，焊接檢測和各種產品和結構的厚度測量。

UD3701超聲波探傷儀優點：
?頻率范圍連續可調，從0.2到10MHz
?兩個獨立控制門電路（A和B）
?自動或手動構建TCG曲線（32點）
?信號的兩種表示形式：檢測和無線電
?構建和處理A，B掃描
?模式：封閉，凍結和顯示光束
?超大7“觸摸屏顯示
?結果實時存儲
?可與PC通信
?使用專有計算機程序進一步處理結果

UD3701超聲波探傷儀應用領域：
?控制焊縫和母材;
?腐蝕，裂紋，分層和其他內部缺陷;
?確定金屬，塑料，復合材料和其他材料產品材料的不連續性和均勻性等缺陷的坐標和基本參數;
?測量產品的厚度。

UD3701超聲波探傷儀標準配置：
?NOVOTEST UD3701主機
?傳感器2個
?電纜Lemo-Lemo 1件
?充電器
?操作說明
?包裝箱

UD3701超聲波探傷儀可選配件：
?額外的換能器（傳感器）
?參考塊
?校準塊
?額外的電纜
?充電器
?包裝箱

范圍	極小值: 0 - 6 μs 極大值: 0 - 1000 μs 步長 - 25 ns
顯示位移（延遲）	從0μs到1000μs 步長 - 25 ns
被測材料的更大長度	高達6000毫米（回聲模式）的鋼材
速度范圍	1000 - 9999 m/s
角柱延遲	0 - 100 μs 步長 - 25 ns
減震	50 歐姆
輸入阻抗	50 歐姆/ 600 歐姆
脈沖V模式	幅度為100,200或300V的RF脈沖，可變范圍從25到500ns，步長為25ns
脈沖重復頻率PRF	從10到100Hz自動優化
模擬帶寬	帶寬0.4-20 MHz（-6 dB）
增益控制范圍	125 dB，步長-0.5 dB
時間控制增益（TCG）	范圍高達70 dB，12 dB /μs 通過16個參考點構建曲線，手動輸入或由控制反射器輸入
振幅 - 距離曲線(DAC)	通過16點繪制，高度可調
區域控制（門）	兩個獨立區域，起始點和寬度均在所有掃描范圍內變化; 顯示高度的范圍從0到100％。度獨立檢測缺陷。
檢測模式	正或負半波，完全覆蓋，無線電信號（在所有掃描范圍內），B掃描
截止	補償，屏幕高度的0 - 90％
檢測缺陷自動報警	聲光報警，均為獨立系統，為每個檢測區域單獨設立缺陷檢查
時間間隔測量	從0到區域中的第一信號或區域中的信號到第一個信號或極大信號
幅度測量	以dB為單位展示區域中的閾值水平; 以dB為單位展示參考信號; 以dB為單位展示幅度 - 距離曲線
顯示	7” 觸摸屏, 155x85 mm
存儲	取決于SD卡容量
接口	USB, 藍牙 (可選)
探頭連接器	2 Lemo接口
電池	鋰電池12 a/h
電池壽命	長達10個小時
外部電源	220V, 50Hz AC
電源電壓	5V
工作溫度范圍	從-30 °C 到+ 55 °C
尺寸(H x W x L)	50x150x250 mm
重量	1.1 kg
